波紋補償器型號及參數數據表

發布時間:2020-12-20 16:29:01
熱度:260

波紋補償器型號及參數波紋補償器型號有很多,各個型號的參數也不同,

下面就波紋補償器型號和波紋補償器主要類型以及補償量的計算方法和應用范圍為大家做詳細介紹。

波紋膨脹節它是一種柔性元件,通過波紋管的變形吸收管道設計所指定的位移和高頻機械振動。

實踐證明,它具有工作可靠,結構緊湊,性能優良,維護工作量小的優點。


波紋補償器型號及參數詳細介紹

1、軸向型內壓式波紋補償器(ZN)舉例:0.6TNY500TF表示:公稱通徑為Φ500,工作壓力為0.6MPa,(6kg/cm2)波數為4個,帶導流筒,碳鋼法蘭連接的內壓式波紋補償器,當然內壓式的還有不銹鋼波紋補償器

軸向內壓波紋補償器

2、軸向型外壓式波紋補償器(ZW)舉例:0.6TWY500×8JB表示:公稱通徑為500mm,工作壓力為0.6MPa(6kg/cm2)波數為8個,不銹鋼管連接的軸向型外壓式波紋補償器。

注:疏水口的設置按用戶要求。

軸向外壓式波紋補償器

3、軸向復式波紋補償器(ZF)舉例:0.6FS100×20F表示:工作壓力為0.6MPa,通徑DN=100mm,波數為20,法蘭連接的復式波紋補償器。

復式波紋補償器

4、軸向復式拉桿波紋補償器(FL)舉例:0.6FSL200×12J表示:工作壓力為0.6MPa,通徑DN=200mm,波數為12,接管連接的復式拉桿波紋補償器。

復式大拉桿波紋補償器

5、直埋式內壓波紋補償器(ZMNY)舉例:1.6ZMS200×6J表示:工作壓力為1.6MPa,公稱通徑為200mm,波數為6波,接管連接的直埋式>波紋補償器。

直埋內壓式波紋補償器

6、萬向鉸鏈波紋補償器(WJ)舉例:0.6WJY500×4F表示:工作壓力為0.6MPa,公稱通徑為500mm,波數為4,碳鋼法蘭連接的萬向鉸鏈波紋補償器

鉸鏈式波紋補償器

7、直管壓力平衡式波紋補償器(ZP)舉例:0.6ZYP500×8/6-JB表示公稱通徑為500,工作壓力為0.6MPa,大波紋管為8個波,小波紋管為16個波,連接形式為不銹鋼接管連接的直管壓力平衡式波紋補償器

直管壓力平衡波紋補償器

8、曲管壓力平衡式波紋補償器示例:0.25QYP700×8/4JB表示:公稱通徑為φ700mm,工作壓力0.25Mpa,波數為8/4,不銹鋼接管連接的曲管壓力平衡式波紋補償器

曲管壓力平衡波紋補償器

9、內外壓力平衡式波紋補償器(NP)舉例:1.6NP200*8j表示:工作壓力為1.6Mpa,通徑DN=200mm,波數為8,接管連接的內外壓平衡式波紋補償器。

內外壓平衡波紋補償器

10、非金屬柔性補償器(FJ)示例:

(1)FXDA4500×4000F400表示方形非金屬補償器,長期工作≤100℃,內壁為4500×4000mm,法蘭連接,產品長度400mm(2)YXDB800F250表示圓形非金屬性補償器,長期工作≤200℃,內徑為DN800mm,法蘭連接的補償器,長度為250mm

非金屬波紋補償器



波紋補償器型號參數說明

【產品名稱】:波紋補償器

【產品別名】:金屬波紋補償器、不銹鋼波紋補償器、金屬補償器

【產品規格】:【DN32mm-DN1000mm】

【產品壓力】:0.6-2.5MPa

【適用范圍】:【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

【產品材質】:碳鋼,球墨鑄鐵,不銹鋼.

【產品顏色】:銀白色,可根據客戶要求調

久安金屬波紋補償器廠家現場實拍

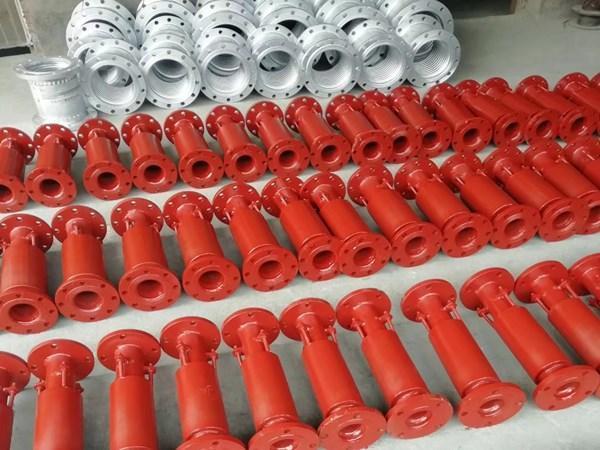

金屬波紋補償器生產現場

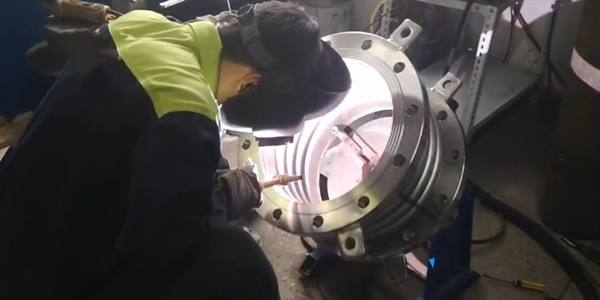

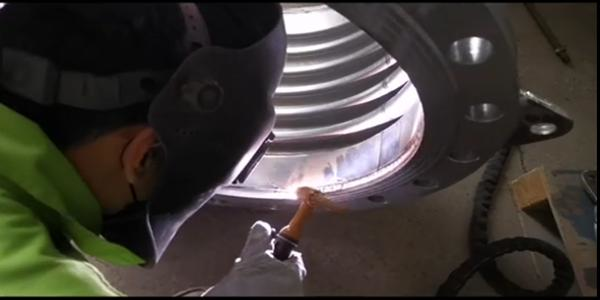

金屬波紋補償器制作過程

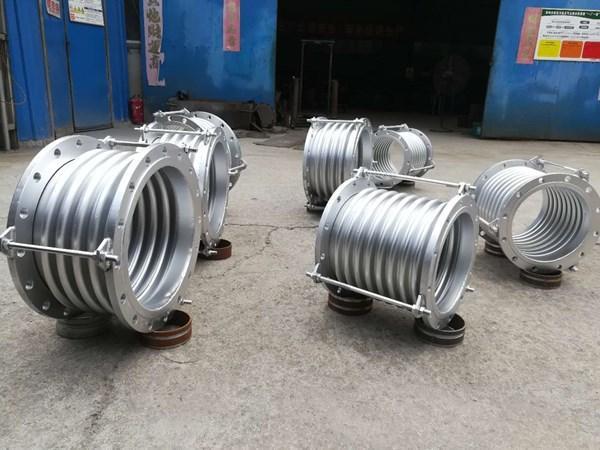

金屬波紋管補償器

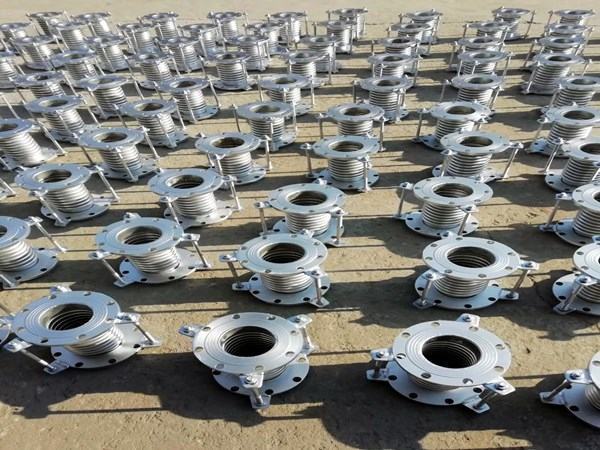

不銹鋼波紋補償器

金屬波紋補償器

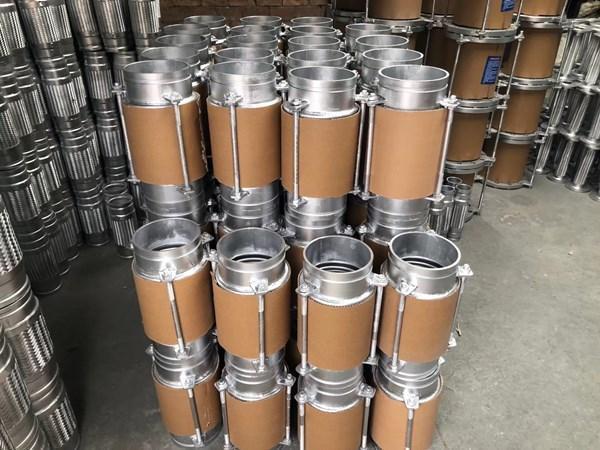

金屬直埋波紋補償器

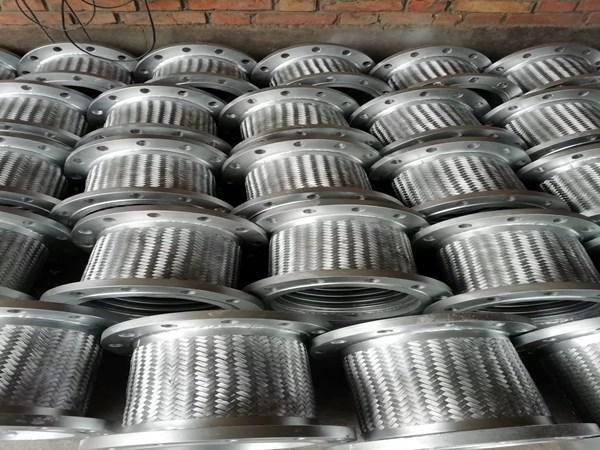

不銹鋼金屬軟管


波紋補償器的主要類型和應用范圍

1.通用型波紋補償器這種補償器,由一個波紋管組成,波紋補償器的作用是可用于吸收管道系統中的少量軸向,橫向和角度位移。結構簡單,成本低。

2.軸向型波紋補償器由波紋管和外護套組成,其中外護套用于限制波紋管的橫向位移和角度偏轉,

并保護波紋管免受機械損壞。補償器的作用是可用于需要吸收直管段的大軸向位移。

3.橫向型波紋補償器由兩對鉸鏈和中間間接管組成,中間間接管將兩個波紋管連接在同一平面上。鉸鏈限制波紋管的軸向位移并承受內部壓力推力。

可以在一個平面中形成大的橫向位移和角度偏轉,這通常應用于吸收平面的Z形管部分的位移。

4.萬向角度補償器由一個波紋管和兩對鉸鏈以及一個平衡環組成。鉸鏈和平衡環用于限制波紋管的軸向位移并承受內部壓力推力。

補償器可以在任何平面上成角度地偏轉,并且可以應用于旋轉機械的出口和管道連接。

5.壓力平衡型波紋補償器由幾對波紋管和中間間接管組成。結構形式確保波紋管的內部壓力推力在補償器中基本平衡。

它更多地用于吸收一些敏感設備和連接管的入口和出口的位移,以減少接管負荷,從而達到安全操作的目的。
